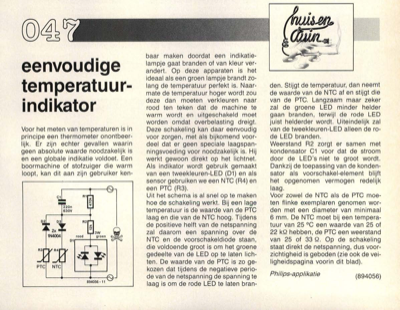

eenvoudige temperatuur-indikator
e eenvoudige temperatuur- indikator Voor het meten van temperaturen is in principe een thermometer onontbeer- lijk. Er zijn echter gevallen waarin geen absolute waarde noodzakelijk is en een globale indikatie voldoet. Een boormachine of stofzuiger die warm oopt, kan dit aan zijn gebruiker ken- baar maken doordat een indikatie- lampje gaat branden of van kleur ver- andert. Op deze apparaten is het ideaal als een groen lampje brandt zo- lang de temperatuur perfekt is. Naar- mate de temperatuur hoger wordt zou deze dan moeten verkleuren naar rood ten teken dat de machine te warm wordt en uitgeschakeld moet worden omdat overbelasting dreigt. Deze schakeling kan daar eenvoudig voor zorgen, met als bijkomend voor- deel dat er geen speciale laagspan- ningsvoeding voor noodzakelijk is. Hij werkt gewoon direkt op het lichtnet. Als indikator wordt gebruik gemaakt van een tweekleuren-LED (Dl) en als sensor gebruiken we een NTC (R4) en een PTC (R3). Uit het schema is al snel op te maken hoe d...
