bakenbandkonverter

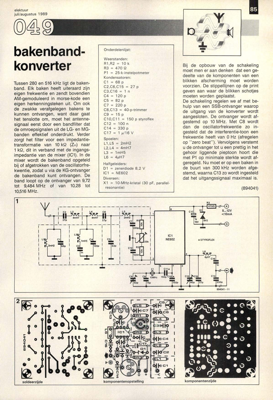

elektuur 85 juli/augustus 1989 24, bakenband- konverter Tussen 280 en 516 kHz ligt de baken- band. Elk baken heeft uiteraard zijn eigen frekwentie en zendt bovendien AM-gemoduleerd in morse-kode een eigen herkenningsteken uit. Om ook de zwakke verafgelegen bakens te kunnen ontvangen, want daar gaat het tenslotte om, moet het antenne- signaal eerst door een bandfilter dat de omroepsignalen uit de LG- en MG- banden effektief onderdrukt. Verder zorgt het filter voor een impedantie- transformatie van 10 k52 (Zin) naar 1 k52, dit in verband met de ingangs- impedantie van de mixer (IC1). In de mixer wordt de bakenband opgeteld bij of afgetrokken van de oscillatorfre- kwentie, zodat u via de KG-ontvanger de bakenband kunt ontvangen. De band loopt op de ontvanger van 9,72 tot 9,484 MHz of van 10,28 tot 10,516 MHz. Onderdelenlijst: Weerstanden: R1,R2 = 10 k R3 = 470 Q P1 = 25-k-instelpotmeter Kondensatoren: Cl = 68 p C2,C6,C15 = 27 P C3,C16 = 1 n C4 = 120 p C5 = 82 p C7 = 220 p C8,C13 = 40...
