geregelde LC-oscillator

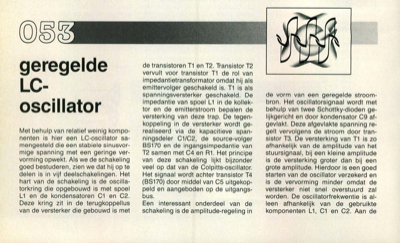

geregelde LC- oscillator Met behulp van relatief weinig kompo- nenten is hier een LC-oscillator sa- mengesteld die een stabiele sinusvor- mige spanning met een geringe ver- vorming opwekt. Als we de schakeling goed bestuderen, zien we dat hij op te delen is in vijf deelschakelingen. Het hart van de schakeling is de oscilla- torkring die opgebouwd is met spoel L1 en de kondensatoren Cl en C2. Deze kring zit in de terugkoppellus van de versterker die gebouwd is met de transistoren T1 en T2. Transistor T2 vervult voor transistor T1 de rol van impedantietransformator omdat hij als emittervolger geschakeld is. T1 is als spanningsversterker geschakeld. De impedantie van spoel L1 in de koliek- tor en de emitterstroom bepalen de versterking van deze trap. De tegen- koppeling in de versterker wordt ge- realiseerd via de kapacitieve span- ningsdeler 01/02, de source-volger BS170 en de ingangsimpedantie van T2 samen met C4 en R1. Het principe van deze schakeling lijkt bijzonder veel op dat v...
