ABS/RMS/LOG-konverter

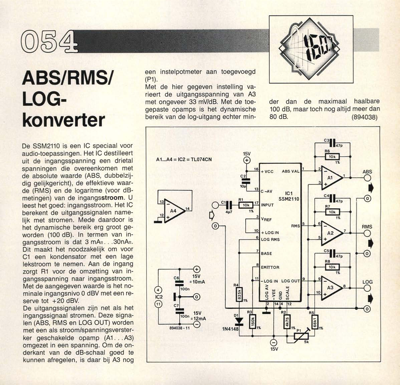

CO ABS/RMS/ LOG- konverter De SSM2110 is een IC speciaal voor audio-toepassingen. Het IC destilleert uit de ingangsspanning een drietal spanningen die overeenkomen met de absolute waarde (ABS, dubbelzij- dig gelijkgericht), de effektieve waar- de (RMS) en de logaritme (voor dB- metingen) van de ingangsstroom. U leest het goed: ingangsstroom. Het IC berekent de uitgangssignalen name- lijk met stromen. Mede daardoor is het dynamische bereik erg groot ge- worden (100 dB). In termen van in- gangsstroom is dat 3 mAtt...30nAtt. Dit maakt het noodzakelijk om voor Cl een kondensator met een lage lekstroom te nemen. Aan de ingang zorgt R1 voor de omzetting van in- gangsspanning naar ingangsstroom. Met de aangegeven waarde is het no- minale ingangsnivo 0 dBV met een re- serve tot +20 dBV. De uitgangssignalen zijn net als het ingangssignaal stromen. Deze signa- 100n len (ABS, RMS en LOG OUT) worden met een als stroom/spanningsverster- 894038 - 11 ker geschakelde opamp (Al . .A3) omgezet in e...
