is het licht nog steeds uit?

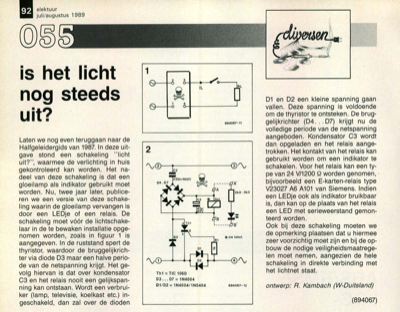

92 elektuur juli/augustus 1989 is het licht nog steeds uit? Laten we nog even teruggaan naar de Halfgeleidergids van 1987. In deze uit- gave stond een schakeling "licht uit?", waarmee de verlichting in huis gekontroleerd kan worden. Het na- deel van deze schakeling is dat een gloeilamp als indikator gebruikt moet worden. Nu, twee jaar later, publice- ren we een versie van deze schake- ling waarin de gloeilamp vervangen is door een LEDje of een relais. De schakeling moet voÌoÌr de lichtschake- laar in de te bewaken installatie opge- nomen worden, zoals in figuur 1 is aangegeven. In de ruststand spert de thyristor, waardoor de bruggelijkrich- ter via diode D3 maar een halve perio- de van de netspanning krijgt. Het ge- volg hiervan is dat over kondensator C3 en het relais nooit een gelijkspan- ning kan ontstaan. Wordt een verbrui- ker (lamp, televisie, koelkast etc.) in- geschakeld, dan zal over de dioden Th1 =TIC 106D D3 ... D7 = 1N4004 D1/D2 = 1N4004/1N5404 894067-12 D1 en D2 een...
