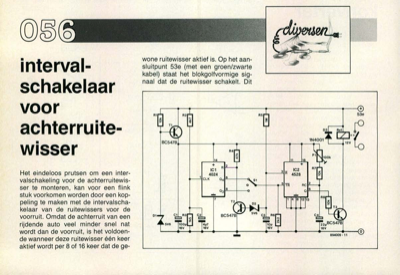

intervalschakelaar voor achterruitwisser
interval- schakelaar voor achterruite- wisser Het eindeloos prutsen om een inter- valschakeling voor de achterruitewis- ser te monteren, kan voor een flink stuk voorkomen worden door een kop- peling te maken met de intervalscha- kelaar van de ruitewissers voor de voorruit. Omdat de achterruit van een rijdende auto veel minder snel nat wordt dan de voorruit, is het voldoen- de wanneer deze ruitewisser eÌeÌn keer aktief wordt per 8 of 16 keer dat de ge- wone ruitewisser aktief is. Op het aan- sluitpunt 53e (met een groen/zwarte kabel) staat het blokgolfvormige sig- naal dat de ruitewisser schakelt. Dit signaal wordt via een spanningsdeler als kloksignaal gebruikt voor teller IC1. Uitgang Q 3 van deze teller wordt iedere 8 en uitgang Q 4 elke 16 klok- pulsen weer hoog. Via schakelaar S1 wordt het uitgangssignaal van de tel- ler gebruikt om de monostabiele mul- tivibrator (IC2) te triggeren. Op iedere negatieve flank van het kloksignaal wekt de monostabiele multivibrator een impul...
