akkulader-uitschakelaar

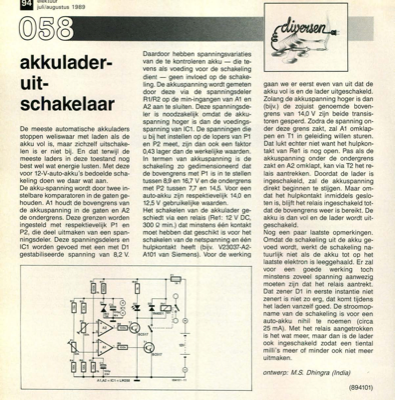

UleICLUUF juli/augustus 1989 akkulader- uit- schakelaar De meeste automatische akkuladers stoppen weliswaar met laden als de akku vol is, maar zichzelf uitschake- len is er niet bij. En dat terwijl de meeste laders in deze toestand nog best wel wat energie lusten. Met deze voor 12-V-auto-akku"s bedoelde scha- keling doen we daar wat aan. De akku-spanning wordt door twee in- stelbare komparatoren in de gaten ge- houden. Al houdt de bovengrens van de akkuspanning in de gaten en A2 de ondergrens. Deze grenzen worden ingesteld met respektievelijk Pl en P2, die deel uitmaken van een span- ningsdeler. Deze spanningsdelers en IC1 worden gevoed met een met Dl gestabiliseerde spanning van 8,2 V. Daardoor hebben spanningsvariaties van de te kontroleren akku — die te- vens als voeding voor de schakeling dient — geen invloed op de schake- ling. De akkuspanning wordt gemeten door deze via de spanningsdeler Rl/R2 op de min-ingangen van Al en A2 aan te sluiten. Deze spanningsde- ler is noodz...
