spraakbandfilter

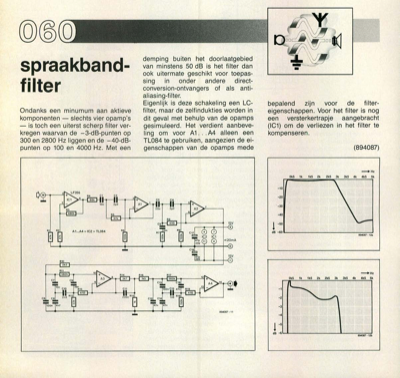

spraakband- filter Ondanks een minumum aan aktieve komponenten — slechts vier opamp"s — is toch een uiterst scherp filter ver- kregen waarvan de –3-dB-punten op 300 en 2800 Hz liggen en de –40-dB- punten op 100 en 4000 Hz. Met een demping buiten het doorlaatgebied van minstens 50 dB is het filter dan ook uitermate geschikt voor toepas- sing in onder andere direct- conversion-ontvangers of als anti- aliasing-filter. Eigenlijk is deze schakeling een LC- filter, maar de zelfindukties worden in dit geval met behulp van de opamps gesimuleerd. Het verdient aanbeve- ling om voor Al . . A4 alleen een TL084 te gebruiken, aangezien de ei- genschappen van de opamps mede bepalend zijn voor de filter- eigenschappen. Voor het filter is nog een versterkertrapje aangebracht (IC1) om de verliezen in het filter te kompenseren. -2 —3 —4 dB —6 —0•Hz Ok5 1k 1k5 2k 2k5 3k 3k5 4k 455 5k (894087) 891087 - 129
