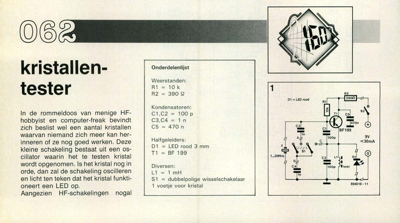

kristallen- tester In de rommeldoos van menige HF- hobbyist en computer-freak bevindt zich beslist wel een aantal kristallen waarvan niemand zich meer kan her- inneren of ze nog goed werken. Deze kleine schakeling bestaat uit een os- cillator waarin het te testen kristal wordt opgenomen. Is het kristal nog in orde, dan zal de schakeling oscilleren en licht ten teken dat het kristal funkti- oneert een LED op. Aangezien HF-schakelingen nogal Onderdelenlijst Weerstanden: R1 = 10k R2 = 390 Kondensatoren: C1,C2 = 100 p C3,C4 = 1 n C5 = 470 n Halfgeleiders: D1 = LED rood 3 mm T1 = BF 199 Diversen: L1 = 1 mH S1 = dubbelpolige wisselschakelaar 1 voetje voor kristal eens problemen willen geven als ze niet op de juiste wijze worden opge- bouwd, is voor de tester een printje ontworpen. De komponenten worden allemaal zo dicht mogelijk op de print gemonteerd; voor de spoel wordt een kant-en-klaar exemplaar genomen. De kristallen-tester werkt goed met kristallen tussen 1 en 30 MHz. Ook overto...
