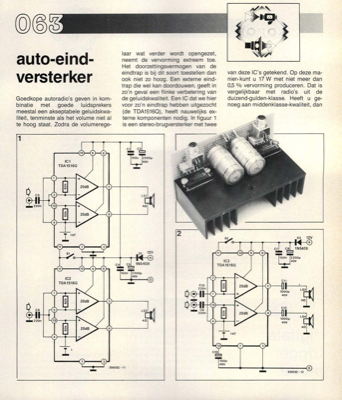

auto-eindversterker
auto-eind- versterker Goedkope autoradio"s geven in kom- binatie met goede luidsprekers meestal een akseptabele geluidskwa- liteit, tenminste als het volume niet al te hoog staat. Zodra de volumerege- laar wat verder wordt opengezet, neemt de vervorming extreem toe. Het doorzettingsvermogen van de eindtrap is bij dit soort toestellen dan ook niet zo hoog. Een externe eind- trap die wel kan doordouwen, geeft in zo"n geval een flinke verbetering van de geluidskwaliteit. Een IC dat we hier voor zo"n eindtrap hebben uitgezocht (de TDA1516Q), heeft nauwelijks ex- terne komponenten nodig. In figuur 1 is een stereo-brugversterker met twee van deze IC"s getekend. Op deze ma- nier, kunt u 17 W met niet meer dan 0,5 0/0 vervorming produceren. Dat is vergelijkbaar met radio"s uit de duizend-gulden-klasse. Heeft u ge- noeg aan middenklasse-kwaliteit, dan 1 2208 220n —0 0 - () 20dB 20dB -0 IC1 TDA1516Q 0 (D 0 0 20dB 20dB ref Ci C2 LS1 an .5 12V ca ci1N5408 100n 2200p 40V 0 LS2 4 0 00 S1 000 ...
