referentiespanningsbron

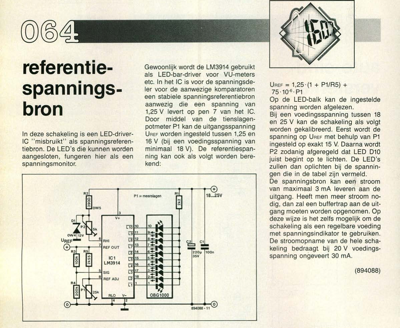

referentie- spannings- bron In deze schakeling is een LED-driver- IC "misbruikt" als spanningsreferen- tiebron. De LED"s die kunnen worden aangesloten, fungeren hier als een spanningsmonitor. R2 gOW5 Gewoonlijk wordt de LM3914 gebruikt als LED-bar-driver voor VU-meters etc. In het IC is voor de spanningsde- ler voor de aanwezige komparatoren een stabiele spanningsreferentiebron aanwezig die een spanning van 1,25 V levert op pen 7 van het IC. Door middel van de tienslagen- potmeter Pl kan de uitgangsspanning UREF worden ingesteld tussen 1,25 en 16 V (bij een voedingsspanning van minimaal 18 V). De referentiespan- ning kan ook als volgt worden bere- kend: UREF = 1,25•(1 + P1/R5) + 75.10-6-P1 Op de LED-balk kan de ingestelde spanning worden afgelezen. Bij een voedingsspanning tussen 18 en 25 V kan de schakeling als volgt worden gekalibreerd. Eerst wordt de spanning op UREF met behulp van P1 ingesteld op exakt 15 V. Daarna wordt P2 zodanig afgeregeld dat LED D10 juist begint op te l...
