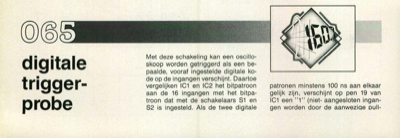

digitale trigger-probe
C_J digitale trigger- probe Met deze schakeling kan een oscillo- skoop worden getriggerd als een be- paalde, vooraf ingestelde digitale ko- de op de ingangen verschijnt. Daartoe vergelijken IC1 en IC2 het bitpatroon aan de 16 ingangen met het bitpa- troon dat met de schakelaars S1 en S2 is ingesteld. Als de twee digitale patronen minstens 100 ns aan elkaar gelijk zijn, verschijnt op pen 19 van IC1 een "1" (niet- aangesloten ingan- gen worden door de aanwezige pull- 1 • • • • • • 5VO • 0- ••• •• •• 100k aÌlog *zie tekst O5V 12 elektuur 101 juli/augustus 1989 up-weerstanden als "1" geïnterpre- teerd). Door het uitgangssignaal van IC1 wordt de monostabiele multivribrator MMV2 getriggerd, die afhankelijk van de stand van potmeter p1 een nega- tieve puls genereert met een lengte van 0,1...1,5 kis. Voor P1 is trouwens een logaritmisch exemplaar geno- men, zodat korte tijden nauwkeurig kunnen worden ingesteld. Als het in- gestelde bitpatroon gedurende de ...
