HF-skoop-probe

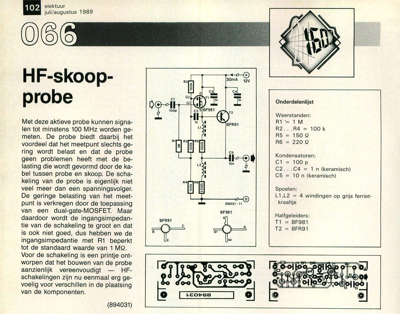

102 elektuur juli/augustus 1989 HF-skoop- probe Met deze aktieve probe kunnen signa- len tot minstens 100 MHz worden ge- meten. De probe biedt daarbij het voordeel dat het meetpunt slechts ge- ring wordt belast en dat de probe geen problemen heeft met de be- lasting die wordt gevormd door de ka- bel tussen probe en skoop. De scha- keling van de probe is eigenlijk niet veel meer dan een spanningsvolger. De geringe belasting van het meet- punt is verkregen door de toepassing van een dual-gate-MOSFET. Maar daardoor wordt de ingangsimpedan- tie van de schakeling te groot en dat is ook niet goed, dus hebben we de ingangsimpedantie met R1 beperkt tot de standaard waarde van 1 MQ. Voor de schakeling is een printje ont- worpen dat het bouwen van de probe aanzienlijk vereenvoudigt — HF- schakelingen zijn nu eenmaal erg ge- voelig voor verschillen in de plaatsing van de komponenten. Onderdelenlijst Weerstanden: R1 "= 1 M R2...R4 = 100 k R5 = 150 Q R6 = 220 Q Kondensatoren: Cl = 100p C2......
