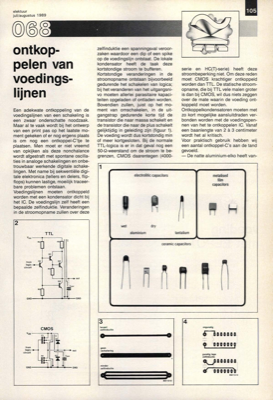

elektuur juli/augustus 1989 ontkop- pelen van voedings- lijnen Een adekwate ontkoppeling van de voedingslijnen van een schakeling is een zwaar onderschatte noodzaak. Maar al te vaak wordt bij het ontwerp van een print pas op het laatste mo- ment gekeken of er nog ergens plaats is om nog een ontkoppel-C"tje te plaatsen. Men moet er niet vreemd van opkijken als deze nonchalance wordt afgestraft met spontane oscilla- ties in analoge schakelingen en onbe- trouwbaar werkende digitale schake- lingen. Met name bij sekwentiële digi- tale elektronica (tellers en delers, flip- flops) kunnen lastige, moeilijk traceer- bare problemen ontstaan. Voedingslijnen moeten ontkoppeld worden met een kondensator dicht bij het IC. De voedingslijn zelf heeft een bepaalde zelfinduktie. Veranderingen in de stroomopname zullen over deze zelfinduktie een spanningsval veroor- zaken waardoor een dip of een spike op de voedingslijn ontstaat. De lokale kondensator heeft de taak deze kortstondige stroom te buff...
