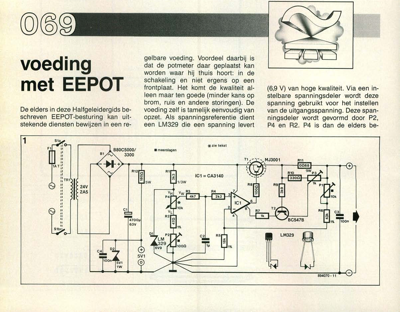

voeding met EEPOT
voeding met EEPOT De elders in deze Halfgeleidergids be- schreven EEPOT-besturing kan uit- stekende diensten bewijzen in een re- gelbare voeding. Voordeel daarbij is dat de potmeter daar geplaatst kan worden waar hij thuis hoort: in de schakeling en niet ergens op een frontplaat. Het komt de kwaliteit al- leen maar ten goede (minder kans op brom, ruis en andere storingen). De voeding zelf is tamelijk eenvoudig van opzet. Als spanningsreferentie dient een LM329 die een spanning levert (6,9 V) van hoge kwaliteit. Via een in- stelbare spanningsdeler wordt deze spanning gebruikt voor het instellen van de uitgangsspanning. Deze span- ningsdeler wordt gevormd door P2, P4 en R2. P4 is dan de elders be- 1 Sla Fl AT c 2 329 6V9 B8005000/ 81 3300 ■meerslagen *zie tekst IC1 = CA3140 R12 R1 el 0 9W3 1k el R10 TR1 5W 1/3W 24V 2A5 R8 R9 P1 P IMM 100n 5V1 5V1 VH v w 3 P4 EER R4 * Icl 10k 28T2 Cl= -ri VL 7 R6C3 R2 7 0 0 BC547B 63V % loon 0 1W D1 LM P2 1% ■loon C2 R5 lp LM329 ■- •,MJ3001...
