break-jack-adapter

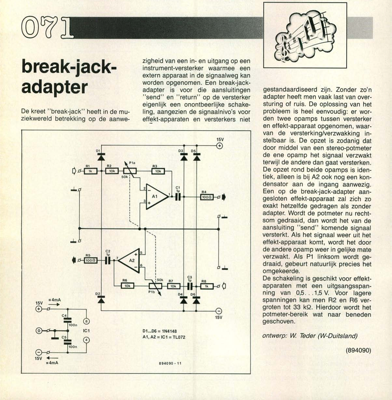

CV break-jack- adapter De kreet "break-jack" heeft in de mu- ziekwereld betrekking op de aanwe- zigheid van een in- en uitgang op een instrument-versterker waarmee een extern apparaat in de signaalweg kan worden opgenomen. Een break-jack- adapter is voor die aansluitingen "send" en "return" op de versterker eigenlijk een onontbeerlijke schake- ling, aangezien de signaalnivo"s voor effekt-apparaten en versterkers niet gestandaardiseerd zijn. Zonder zo"n adapter heeft men vaak last van over- sturing of ruis. De oplossing van het probleem is heel eenvoudig: er wor- den twee opamps tussen versterker en effekt-apparaat opgenomen, waar- van de versterking/verzwakking in- stelbaar is. De opzet is zodanig dat door middel van een stereo-potmeter de ene opamp het signaal verzwakt terwijl de andere dan gaat versterken. De opzet rond beide opamps is iden- tiek, alleen is bij A2 ook nog een kon- densator aan de ingang aanwezig. Een op de break-jack-adapter aan- gesloten effekt-apparaat zal zic...
