power-booster voor 7406/7407

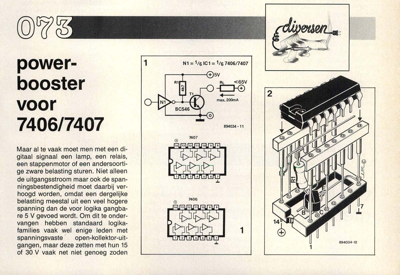

2V power- booster voor 7406/7407 Maar al te vaak moet men met een di- gitaal signaal een lamp, een relais, een stappenmotor of een andersoorti- ge zware belasting sturen. Niet alleen de uitgangsstroom maar ook de span- ningsbestendigheid moet daarbij ver- hoogd worden, omdat een dergelijke belasting meestal uit een veel hogere spanning dan de voor logika gangba- re 5 V gevoed wordt. Om dit te onder- vangen hebben standaard logika- families vaak wel enige leden met spanningsvaste open-kollektor-u it- gangen, maar deze zetten met hun 15 of 30 V vaak net niet genoeg zoden 110 elektuur juli/augustus 1989 aan de dijk. Met wat ambachtelijk knutselwerk kan een 7406 c.q. 7407 voorzien worden van een "dedicated" open-kollektor-uitgang (figuur 1). Als u daarbij streeft naar "moderne stapel- bouw", zoals in figuur 2 is getekend, hoeft het geheel bovendien niet meer printoppervlak dan een normale 7406 in te nemen. Omdat de uitgangstrap inverteert, moet voor het verkrijgen van een inverteren...
