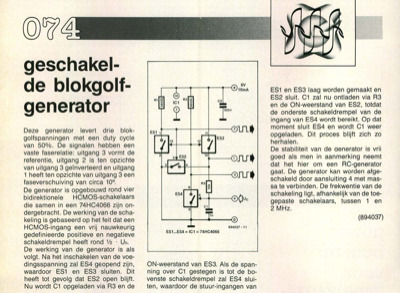

geschakelde blokgolfgenerator
geschakel- de blokgolf- generator Deze generator levert drie blok- golfspanningen met een duty cycle van 50%. De signalen hebben een vaste faserelatie: uitgang 3 vormt de referentie, uitgang 2 is ten opzichte van uitgang 3 geïnverteerd en uitgang 1 heeft ten opzichte van uitgang 3 een faseverschuiving van circa 10°. De generator is opgebouwd rond vier bidirektionele HCMOS-schakelaars die samen in een 74HC4066 zijn on- dergebracht. De werking van de scha- keling is gebaseerd op het feit dat een HCMOS-ingang een vrij nauwkeurig gedefinieerde positieve en negatieve schakeldrempel heeft rond 1/2 • Ub. De werking van de generator is als volgt. Na het inschakelen van de voe- dingsspanning zal ES4 geopend zijn, waardoor ES1 en ES3 sluiten. Dit heeft tot gevolg dat ES2 open blijft. Nu wordt Cl opgeladen via R3 en de 6V 0 111 R2 l oon oirLI oru-O ons CDOU8 894037.11 ES1 en ES3 laag worden gemaakt en ES2 sluit. Cl zal nu ontladen via R3 en de ON-weerstand van ES2, totdat de onderste sc...
