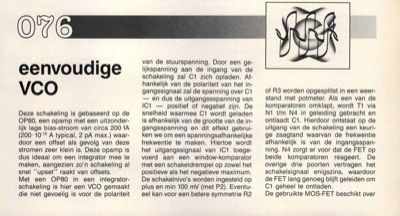

eenvoudige VCO
eenvoudige VCO Deze schakeling is gebaseerd op de OP80, een opamp met een uitzonder- lijk lage bias-stroom van circa 200 fA (200.10-15A typical, 2 pA max.) waar- door een offset als gevolg van deze stromen zeer klein is. Deze opamp is dus ideaal om een integrator mee te maken, aangezien zo"n schakeling al snel "upset" raakt van offsets. Met een OP80 in een integrator- schakeling is hier een VCO gemaakt die niet gevoelig is voor de polariteit van de stuurspanning. Door een ge- lijkspanning aan de ingang van de schakeling zal Cl zich opladen. Af- hankelijk van de polariteit van het in- gangssignaal zal de spanning over Cl — en dus de uitgangssspanning van IC1 — positief of negatief zijn. De snelheid waarmee Cl wordt geladen is afhankelijk van de grootte van de in- gangsspanning en dit effekt gebrui- ken we om een spanningsafhankelijke frekwentie te maken. Hiertoe wordt het uitgangssignaal van IC1 toege- voerd aan een window-komparator met een schakeldrempel op zowel het positiev...
