variabel voedinkje

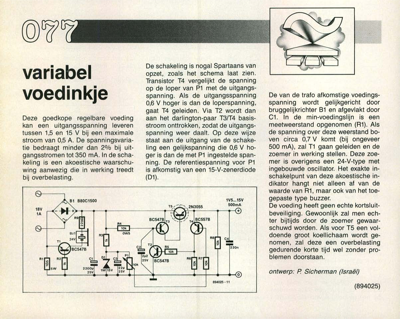

variabel voedinkje Deze goedkope regelbare voeding kan een uitgangsspanning leveren tussen 1,5 en 15 V bij een maximale stroom van 0,5 A. De spanningsvaria- tie bedraagt minder dan 2% bij uit- gangsstromen tot 350 mA. In de scha- keling is een akoestische waarschu- wing aanwezig die in werking treedt bij overbelasting. De schakeling is nogal Spartaans van opzet, zoals het schema laat zien. Transistor T4 vergelijkt de spanning op de loper van P1 met de uitgangs- spanning. Als de uitgangsspanning 0,6 V hoger is dan de loperspanning, gaat T4 geleiden. Via T2 wordt dan aan het darlington-paar T3/T4 basis- stroom onttrokken, zodat de uitgangs- spanning weer daalt. Op deze wijze staat aan de uitgang van de schake- ling een gelijkspanning die 0,6 V ho- ger is dan de met P1 ingestelde span- ning. De referentiespanning voor P1 is afkomstig van een 15-V-zenerdiode (D1). De van de trafo afkomstige voedings- spanning wordt gelijkgericht door bruggelijkrichter B1 en afgevlakt door Cl. In de mi...
