symmetrische voeding

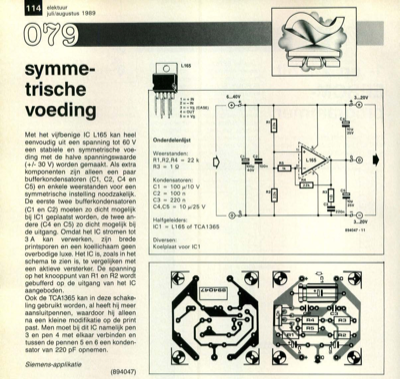

114 elektuur juli/augustus 1989 symme- trische voeding Met het vijfbenige IC L165 kan heel eenvoudig uit een spanning tot 60 V een stabiele en symmetrische voe- ding met de halve spanningswaarde (+/- 30 V) worden gemaakt. Als extra komponenten zijn alleen een paar bufferkondensatoren (C1, C2, C4 en C5) en enkele weerstanden voor een symmetrische instelling noodzakelijk. De eerste twee bufferkondensatoren (C1 en C2) moeten zo dicht mogelijk bij IC1 geplaatst worden, de twee an- dere (C4 en C5) zo dicht mogelijk bij de uitgang. Omdat het IC stromen tot 3 A kan verwerken, zijn brede printsporen en een koellichaam geen overbodige luxe. Het IC is, zoals in het schema te zien is, te vergelijken met een aktieve versterker. De spanning op het knooppunt van R1 en R2 wordt gebufferd op de uitgang van het IC aangeboden. Ook de TCA1365 kan in deze schake- ling gebruikt worden, al heeft hij meer aansluitpennen, waardoor hij alleen na een kleine modifikatie op de print past. Men moet bij dit IC...
