NAND-muziekdoos

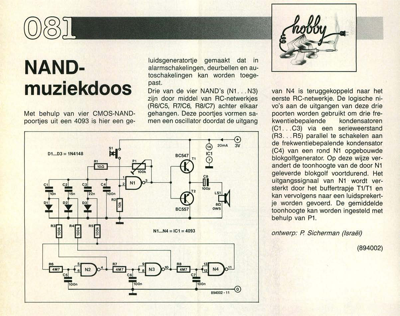

0 NAND- muziekdoos Met behulp van vier CMOS-NAND- poortjes uit een 4093 is hier een ge- luidsgeneratortje gemaakt dat in alarmschakelingen, deurbellen en au- toschakelingen kan worden toege- past. Drie van de vier NAND"s (N1 . . N3) zijn door middel van RC-netwerkjes (R6/C5, R7/C6, R8/C7) achter elkaar gehangen. Deze poortjes vormen sa- men een oscillator doordat de uitgang van N4 is teruggekoppeld naar het eerste RC-netwerkje. De logische ni- vo"s aan de uitgangen van deze drie poorten worden gebruikt om drie fre- kwentiebepalende kondensatoren (Cl. . .C3) via een serieweerstand (R3. . . R5) parallel te schakelen aan de frekwentiebepalende kondensator (C4) van een rond N1 opgebouwde blokgolfgenerator. Op deze wijze ver- andert de toonhoogte van de door N1 geleverde blokgolf voortdurend. Het uitgangssignaal van N1 wordt ver- sterkt door het buffertrapje T1/T1 en kan vervolgens naar een luidsprekert- je worden gevoerd. De gemiddelde toonhoogte kan worden ingesteld met behulp van Pl...
