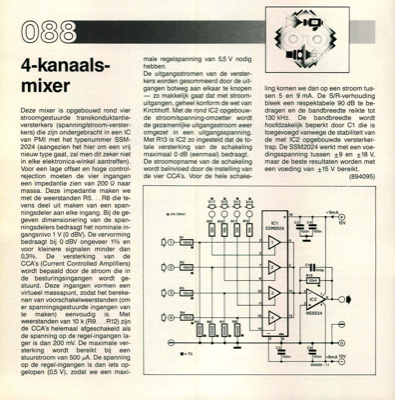

4-kanaalsmixer
C 4-kanaals- mixer Deze mixer is opgebouwd rond vier stroomgestuurde transkondu ktantie- versterkers (spanning/stroom-verster- kers) die zijn ondergebracht in een IC van PMI met het typenummer SSM- 2024 (aangezien het hier om een vrij nieuw type gaat, zal men dit zeker niet in elke elektronica-winkel aantreffen). Voor een lage offset en hoge control- rejection moeten de vier ingangen een impedantie zien van 200 Q naar massa. Deze impedantie maken we met de weerstanden R5. . . R8 die te- vens deel uit maken van een span- ningsdeler aan elke ingang. Bij de ge- geven dimensionering van de span- ningsdelers bedraagt het nominale in- gangsnivo 1 V (0 dBV). De vervorming bedraagt bij 0 dBV ongeveer 1% en voor kleinere signalen minder dan 0,3%. De versterking van de CCA"s (Current Controlled Amplifiers) wordt bepaald door de stroom die in de besturingsingangen wordt ge- stuurd. Deze ingangen vormen een virtueel massapunt, zodat het bereke- nen van voorschakelweerstanden (om er spanningsg...
