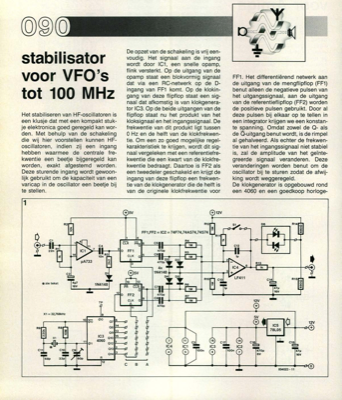

stabilisator voor VFO's tot 100 MHz
stabilisator voor VFO"s tot 100 MHz Het stabiliseren van HF-oscillatoren is een klusje dat met een kompakt stuk- je elektronica goed geregeld kan wor- den. Met behulp van de schakeling die wij hier voorstellen kunnen HF- oscillatoren, indien zij een ingang hebben waarmee de centrale fre- kwentie een beetje bijgeregeld kan worden, exakt afgestemd worden. Deze sturende ingang wordt gewoon- lijk gebruikt om de kapaciteit van een varicap in de oscillator een beetje bij te stellen. De opzet van de schakeling is vrij een- voudig. Het signaal aan de ingang wordt door IC1, een snelle opamp, flink versterkt. Op de uitgang van de opamp staat een blokvormig signaal dat via een RC-netwerk op de D- ingang van FF1 komt. Op de klokin- gang van deze flipflop staat een sig- naal dat afkomstig is van klokgenera- tor IC3. Op de beide uitgangen van de flipflop staat nu het produkt van het kloksignaal en het ingangssignaal. De frekwentie van dit produkt ligt tussen 0 Hz en de helft van de klokfrekwen-...
