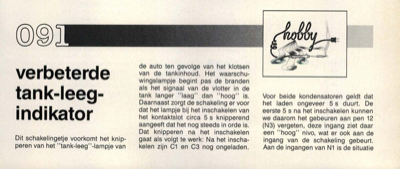

verbeterde tank-leeg-indikator
verbeterde tank-leeg- indikator Dit schakelingetje voorkomt het knip- peren van het "tank-leeg"-lampje van de auto ten gevolge van het klotsen van de tankinhoud. Het waarschu- wingslampje begint pas de branden als het signaal van de vlotter in de tank langer "laag" dan "hoog" is. Daarnaast zorgt de schakeling er voor dat het lampje bij het inschakelen van het kontaktslot circa 5 s knipperend aangeeft dat het nog steeds in orde is. Dat knipperen na het inschakelen gaat als volgt te werk: Na het inscha- kelen zijn Cl en C3 nog ongeladen. Voor beide kondensatoren geldt dat het laden ongeveer 5 s duurt. De eerste 5 s na het inschakelen kunnen we daarom het gebeuren aan pen 12 (N3) vergeten, deze ingang ziet daar een "hoog" nivo, wat er ook aan de ingang van de schakeling gebeurt. Aan de ingangen van Nl is de situatie 126 elektuur juli/augustus 1989 omgekeerd, daar heerst een "laag" nivo waardoor de met N2 opgebouw- de blokgolfgenerator een blokgolf ge- nereert met een frekwentie van...
