verschilversterker

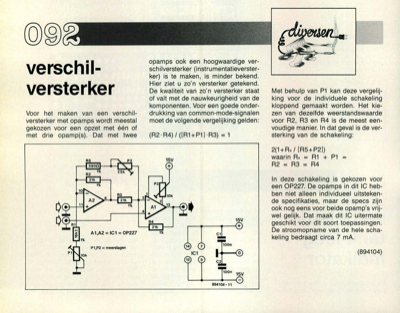

verschil- versterker Voor het maken van een verschil- versterker met opamps wordt meestal gekozen voor een opzet met eÌeÌn of met drie opamp(s). Dat met twee opamps ook een hoogwaardige ver- schilversterker (instrumentatieverster- ker) is te maken, is minder bekend. Hier ziet u zo"n versterker getekend. De kwaliteit van zo"n versterker staat of valt met de nauwkeurigheid van de komponenten. Voor een goede onder- drukking van common-mode-signalen moet de volgende vergelijking gelden: (R2 R4) / ({R1+ P11- R3) = 1 Met behulp van P1 kan deze vergelij- king voor de individuele schakeling kloppend gemaakt worden. Het kie- zen van dezelfde weerstandswaarde voor R2, R3 en R4 is de meest een- voudige manier. In dat geval is de ver- sterking van de schakeling: 2(1+ R. / 1R5 + P21) waarin R. = R1 + Pl = R2 = R3 = R4 In deze schakeling is gekozen voor een OP227. De opamps in dit IC heb- ben niet alleen individueel uitsteken- de specifikaties, maar de specs zijn ook nog eens voor beide opamp...
