eierwekker/parkeermeter-timer

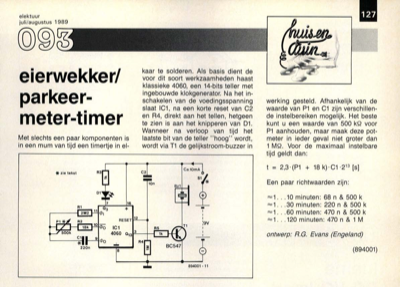

elektuur juli/augustus 1989 127 eierwekker/ parkeer- meter-timer Met slechts een paar komponenten is in een mum van tijd een timertje in el- kaar te solderen. Als basis dient de voor dit soort werkzaamheden haast klassieke 4060, een 14-bits teller met ingebouwde klokgenerator. Na het in- schakelen van de voedingsspanning slaatICl, na een korte reset van C2 en R4, direkt aan het tellen, hetgeen te zien is aan het knipperen van Dl. Wanneer na verloop van tijd het laatste bit van de teller "hoog" wordt, wordt via T1 de gelijkstroom-buzzer in werking gesteld. Afhankelijk van de waarde van P1 en Cl zijn verschillen- de instelbereiken mogelijk. Het beste kunt u een waarde van 500 kQ voor P1 aanhouden, maar maak deze pot- meter in ieder geval niet groter dan 1 MQ. Voor de maximaal instelbare tijd geldt dan: t = 2,3 .(P1 + 18 k)• Cl •213[s] Een paar richtwaarden zijn: ..10 minuten: 68 n & 500 k ..30 minuten: 220 n & 500 k ..60 minuten: 470 n & 500 k ..120 minuten: 470 n & 1 M ontwerp:...
