kleine PC-I/O-kaart

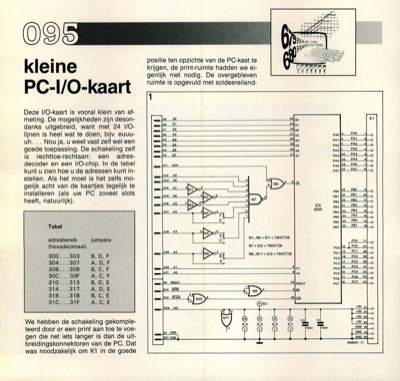

kleine PC-1/0-kaart Deze 1/0-kaart is vooral klein van af- meting. De mogelijkheden zijn deson- danks uitgebreid, want met 24 I/O- lijnen is heel wat te doen, bijv. euuu- uh . . . Nou ja, u weet vast zelf wel een goede toepassing. De schakeling zelf is rechttoe-rechtaan: een adres- decoder en een I/O-chip. In de tabel kunt u zien hoe u de adressen kunt in- stellen. Als het moet is het zelfs mo- gelijk acht van de kaartjes tegelijk te installeren (als uw PC zoveel slots heeft, natuurlijk). Tabel adresbereik (hexadecimaal) 300...303 B,D,F positie ten opzichte van de PC-kast te krijgen, de print-ruimte hadden we ei- genlijk niet nodig. De overgebleven ruimte is opgevuld met soldeereiland- 304...307 308...30B 30C...30F 310...313 314...317 318...318 B,C,E :t> *2B A PC2 6 p23 7 31C...31F A, C, E aWR 1 1 8 B29 +5V ma 81 GND 1331GND V We hebben de schakeling gekomple- teerd door er een print aan toe te voe- gen die net iets langer is dan de uit- breidingskonnektoren van de PC. Dat was noo...
