zenerdiode voor grote vermogens

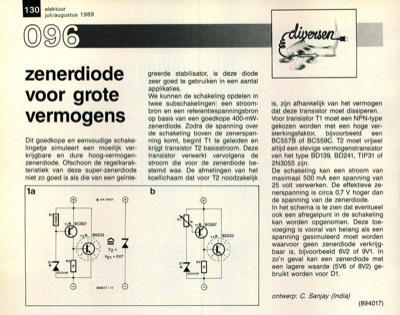

130 elektuur juli/augustus 1989 zenerdiode voor grote vermogens Dit goedkope en eenvoudige schake- lingetje simuleert een moeilijk ver- krijgbare en dure hoog-vermogen- zenerdiode. Ofschoon de regelkarak- teristiek van deze super-zenerdiode niet zo goed is als die van een geïnte- greerde stabilisator, is deze diode zeer goed te gebruiken in een aantal applikaties. We kunnen de schakeling opdelen in twee subschakelingen: een stroom- bron en een referentiespanningsbron op basis van een goedkope 400-mW- zenerdiode. Zodra de spanning over de schakeling boven de zenerspan- ning komt, begint T1 te geleiden en krijgt transistor T2 basisstroom. Deze transistor verwerkt vervolgens de stroom die voor de zenerdiode be- stemd was. De afmetingen van het koellichaam dat voor T2 noodzakelijk is, zijn afhankelijk van het vermogen dat deze transistor moet dissiperen. Voor transistor T1 moet een NPN-type gekozen worden met een hoge ver- sterkingsfaktor, bijvoorbeeld een BC557B of BC559C. T2 moet ...
