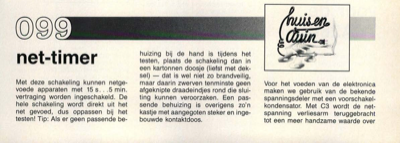

net-timer
O net-timer Met deze schakeling kunnen netge- voede apparaten met 15 s. . .5 min. vertraging worden ingeschakeld. De hele schakeling wordt direkt uit het net gevoed, dus oppassen bij het testen! Tip: Als er geen passende be- huizing bij de hand is tijdens het testen, plaats de schakeling dan in een kartonnen doosje (liefst met dek- sel) — dat is wel niet zo brandveilig, maar daarin zwerven tenminste geen afgeknipte draadeindjes rond die slui- ting kunnen veroorzaken. Een pas- sende behuizing is overigens zo"n kastje met aangegoten steker en inge- bouwde kontaktdoos. Voor het voeden van de elektronica maken we gebruik van de bekende spanningsdeler met een voorschakel- kondensator. Met C3 wordt de net- spanning verliesarm teruggebracht tot een meer handzame waarde over 132 elektuur juli/augustus 1989 0 S1b C3 D6 1N4 148 P1 R4 1Wu R3 1WH 100k BC547B ti S202D5 — 470n 400V 500k •0 R2 BC557B D4 D5 12V 1N4148 1N4ci D-2 006 R10 R9 C4 - D3 MIN 1009 1N4 10009 40V 40V 1W 1N4006 RL 89...
