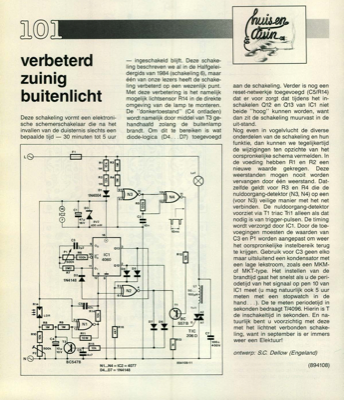

verbeterd zuinig buitenlicht
verbeterd zuinig buitenlicht Deze schakeling vormt een elektroni- sche schemerschakelaar die na het invallen van de duisternis slechts een bepaalde tijd — 30 minuten tot 5 uur — ingeschakeld blijft. Deze schake- ling beschreven we al in de Halfgelei- dergids van 1984 (schakeling 6), maar eÌeÌn van onze lezers heeft de schake- ling verbeterd op een wezenlijk punt. Met deze verbetering is het namelijk mogelijk lichtsensor R14 in de direkte omgeving van de lamp te monteren. De "donkertoestand" (C4 ontladen) wordt namelijk door middel van T3 ge- handhaafd zolang de buitenlamp brandt. Om dit te bereiken is wat diode-logica (D4. . . D7) toegevoegd aan de schakeling. Verder is nog een reset-netwerkje toegevoegd (C5/R14) dat er voor zorgt dat tijdens het in- schakelen Q12 en 013 van IC1 niet beide "hoog" kunnen worden, want dan zit de schakeling muurvast in de uit-stand. Nog even in vogelvlucht de diverse onderdelen van de schakeling en hun funktie, dan kunnen we tegelijkertijd de w...
