EEPOT-besturing

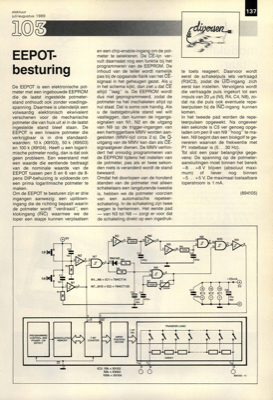

elektuur 137 juli/augustus 1989 EEPOT- besturing De EEPOT is een elektronische pot- meter met een ingebouwde EEPROM die de laatst ingestelde potmeter- stand onthoudt ook zonder voedings- spanning. Daarmee is uiteindelijk een volwaardig elektronisch ekwivalent verschenen voor de mechanische potmeter die van huis uit al in de laatst ingestelde stand bleef staan. De EEPOT is een lineaire potmeter die verkrijgbaar is in drie standaard- waarden: 10 k (X9103), 50 k (X9503) en 100 k (X9104). Heeft u een logarit- mische potmeter nodig, dan is dat ook geen probleem. Een weerstand met een waarde die eentiende bedraagt van de nominale waarde van de EEPOT tussen pen 5 en 6 van de 8- pens DIP-behuizing is voldoende om een prima logaritmische potmeter te maken. Om de EEPOT te besturen zijn er drie ingangen aanwezig: een up/down- ingang die de richting bepaalt waarin de potmeter wordt "verdraaid", een klokingang (INC) waarmee we de oper een stapje kunnen verplaatsen en een chip-enable-ingang om ...
