modulaire gitaarversterker

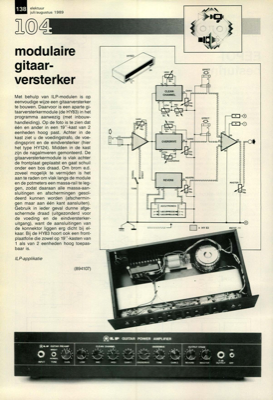

138 elektuur juli/augustus 1989 Il modulaire gitaar- versterker Met behulp van ILP-modulen is op eenvoudige wijze een gitaarversterker te bouwen. Daarvoor is een aparte gi- taarversterkermodule (de HY83) in het programma aanwezig (met inbouw- handleiding). Op de foto is te zien dat eÌeÌn en ander in een 19"-kast van 2 eenheden hoog past. Achter in de kast ziet u de voedingstrafo, de voe- dingsprint en de eindversterker (hier het type HY124). Midden in de kast zijn de nagalmveren gemonteerd. De gitaarversterkermodule is vlak achter de frontplaat geplaatst en gaat schuil onder een bos draad. Om brom e.d. zoveel mogelijk te vermijden is het aan te raden om vlak langs de module en de potmeters een massa-rail te leg- gen, zodat daaraan alle massa-aan- sluitingen en afschermingen gesol- deerd kunnen worden (afschermin- gen maar aan eÌeÌn kant aansluiten). Gebruik in ieder geval dunne afge- schermde draad (uitgezonderd voor de voeding en de eindversterker- uitgang), want de aansluiti...
