power-converter - traploos van 12 naar 30 V

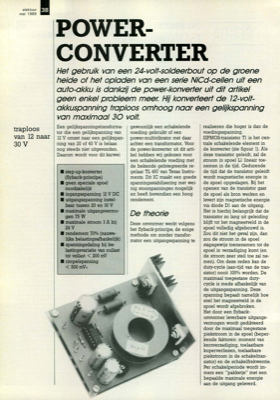

elektuur mei 1989 38 traploos van 12 naar 30 V Een gelijkspanningstransforma- tor die een gelijkspanning van 12 V omzet naar een gelijkspan- ning van 20 of 40 V is helaas nog steeds niet uitgevonden. Daarom wordt voor dit karwei ■ step-up-konverter (flyback-principe) ■ geen speciale spoel noodzakelijk ▪ ingangsspanning 12 V DC ■ uitgangsspanning instel- baar tussen 20 en 30"V ■ maximale uitgangsvermo- gen 75 W ■ maximale stroom 3 A bij 24 V ■ rendement 70% (nauwe- lijks belastingsafhankelijk) ▪ spanningsdaling bij be- lastingsvariatie van nullast tot vollast < 200 mV ■ rimpelspanning < 500 mVtt gewoonlijk een schakelende voeding gebruikt of een power-multivibrator met daar achter een transformator. Voor de power-konverter uit dit arti- kel hebben wij gekozen voor een schakelende voeding met de bekende geïntegreerde re- gelaar TL 497 van Texas Instru- ments. Dit IC maakt een goede spanningsstabilisering met wei- nig stoorspanningen mogelijk en heeft bovendien ee...
