RS232-monitor - zichtbaar datatransport

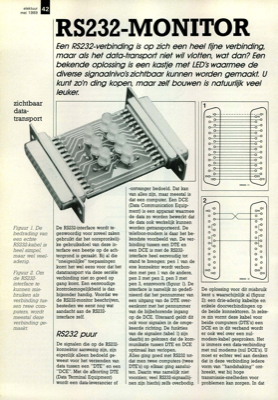

elektuur 42 mei 1989 zichtbaar data- transport Figuur 1. De bedrading van een echte RS232-kabel is heel simpel, maar wel veel- aderig. Figuur 2, Om de RS232- interface te kunnen mis- bruiken als verbinding tus- sen twee com- puters, wordt meestal deze verbinding ge- maakt. De RS232-interface wordt te- genwoordig voor zoveel zaken gebruikt dat het oorspronkelij- ke gebruiksdoel van deze in- terface een beetje op de ach- tergrond is geraakt. Bij al die "oneigenlijke" toepassingen komt het wel eens voor dat het datatransport via deze serieÃàle verbinding niet zo goed op gang komt. Een eenvoudige kontrolemogelijkheid is dan bijzonder handig. Voordat we de RS232-monitor beschrijven, besteden we eerst nog wat aandacht aan de RS232- interface zelf. RS232 puur De signalen die op de RS232- konnektor aanwezig zijn, zijn eigenlijk alleen bedoeld ge- weest voor het verzenden van data tussen een "DTE" en een "DCE". Met de afkorting DTE (Data Terminal Equipment) wordt een data-leverancier of -o...
