Luxe LED-klok

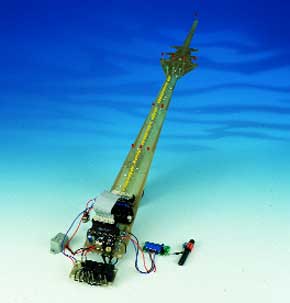

bijzonder ontwerp met print in torenvorm
De in mei 1998 gepubliceerde alternatieve LED-klok was een DCF-gestuurde elektronische versie van de klok die in D?sseldorf op de Rheinturm is aangebracht. De ontwerper heeft, aangespoord door de vele positieve reacties op zijn ontwerp, de software nog eens onder handen genomen en er nieuwe functionaliteiten in aangebracht. Om het extra fraai te maken, heeft Elektuur er een bijzondere print voor ontworpen in de vorm van de originele toren in D?sseldorf.Zelf een schakeling bouwen is extra leuk als het resultaat iets exclusiefs is. De lezers die de alternatieve LED-klok hebben nagebouwd, zullen dat in de praktijk beslist ervaren hebben. Toeschouwers die voor de eerste keer met een klok van dit type geconfronteerd worden, zullen zich beslist afvragen wat het is en hoe het functioneert.
Materials
Onderdelenlijst
Weerstanden:
R1,R2 = 47 k
R3=220
R4,R5,R7 = zie tekst
R6 =10 k
R8 = 1k8
R9 = 1 k
R10 = 4k7
Condensatoren:
C1 = 4µ7/63 V radiaal
C2 = 4….22 p trimmer
C3,C4 = 47 p
C5,C6,C7 = 100 n
C8 = 1000 µ/25 V
C9 = 10 µ/25 V radiaal
Halfgeleiders:
D1,D46,D47,D48 = LED high eff. groen
D2…D40,D56 = LED high eff. geel
D41…D45,D50…D55 = LED high eff. rood
D49 = 1N4001
T1 = BC557B
IC1 = AT89C2051-12PC (EPS 996519-1)
IC2 = ICM7218A IJI
IC3 = 7805
Diversen:
JP1 = 2-voudige jumper
K1,K2 = 20-polige boxheader
twee 20-polige sockets met een stukje flatcable
S1,S2,S3 = Digitast met LED
X1 = kristal 12 MHz
Bz1 = gelijkspanningszoemer 5 of 6 V
koelplaat voor IC3 (15 K/W, bijv. ICK35)
print: EPS 990076-1
Geprogrammeerde controller: EPS 996519-1
Optioneel DCF-module (Conrad 64 11 38-55)
R1,R2 = 47 k
R3=220
R4,R5,R7 = zie tekst
R6 =10 k
R8 = 1k8
R9 = 1 k
R10 = 4k7
Condensatoren:
C1 = 4µ7/63 V radiaal
C2 = 4….22 p trimmer
C3,C4 = 47 p
C5,C6,C7 = 100 n
C8 = 1000 µ/25 V
C9 = 10 µ/25 V radiaal
Halfgeleiders:
D1,D46,D47,D48 = LED high eff. groen
D2…D40,D56 = LED high eff. geel
D41…D45,D50…D55 = LED high eff. rood
D49 = 1N4001
T1 = BC557B
IC1 = AT89C2051-12PC (EPS 996519-1)
IC2 = ICM7218A IJI
IC3 = 7805
Diversen:
JP1 = 2-voudige jumper
K1,K2 = 20-polige boxheader
twee 20-polige sockets met een stukje flatcable
S1,S2,S3 = Digitast met LED
X1 = kristal 12 MHz
Bz1 = gelijkspanningszoemer 5 of 6 V
koelplaat voor IC3 (15 K/W, bijv. ICK35)
print: EPS 990076-1
Geprogrammeerde controller: EPS 996519-1
Optioneel DCF-module (Conrad 64 11 38-55)
