Temperatuurmeting met de DS1621
Slimme sensor met I2C-Bus

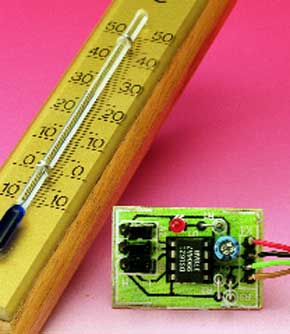

In het dagelijkse leven en in de techniek behoort temperatuurmeting tot een van de belangrijkste meettechnische thema's. Naast de klassieke analoge methode worden `intelligente' digitale sensoren, die meer kunnen dan alleen de temperatuur weergeven, steeds belangrijker. Een voorbeeld hiervan is de DS1621 van Dallas Semiconductor.Natuurlijk is de hoofdtaak van een moderne digitale temperatuurmeter nog steeds het bepalen van de actuele temperatuur. Hierbij meet het IC zijn eigen temperatuur die nagenoeg identiek aan de omgevingstemperatuur is, zet deze analoge temperatuurwaarde om in een digitaal woord en stuurt dit dan naar een microcontroller. De gebruiker hoeft zich geen zorgen te maken om de totale analoge schakeltechniek zoals de afregeling, de versterking van thermospanningen met opamps en de linearisatie van karakteristieken, omdat dit door het IC zelf wordt uitgevoerd respectievelijk gemakkelijk via software kan worden ingesteld. Externe componenten zijn dan ook geheel overbodig.
Materials
Onderdelenlijst
Weerstanden:
R1 = 1k5
R2,R3 = 10 k
Condensatoren:
C1 = 100 µ/16 V radiaal
Halfgeleiders:
D1 = LED, low current
IC1 = DS1621 (Dallas Semiconductor)
Diversen:
K1…K3 = 3-polige boxheader
K4 = 4-polige boxheader
software: EPS 996027-1 (zie service-pagina’s)
R1 = 1k5
R2,R3 = 10 k
Condensatoren:
C1 = 100 µ/16 V radiaal
Halfgeleiders:
D1 = LED, low current
IC1 = DS1621 (Dallas Semiconductor)
Diversen:
K1…K3 = 3-polige boxheader
K4 = 4-polige boxheader
software: EPS 996027-1 (zie service-pagina’s)
