Transmitter voor IR-glasvezelverlenger
Deze schakeling herstelt de oorspronkelijke modulatie van het ontvangen afstandsbedieningsignaal dat door de receiver aan de andere kant van de verlenger (zie `Receiver voor IR-glasvezelverlenger') is gedemoduleerd.Indien er geen signaal wordt ontvangen, is de Toslink-zender bij de receiver actief en staat hier aan de uitgang van de Toslink-ontvanger een hoog niveau. Buffer IC2a signaleert via LED D1 dat de ontvanger actief is. De hermodulatie van de ontvangen data is met teller IC3 gerealiseerd, in dit geval een 74HCT4040 omdat de Toslink-module een TTL-uitgang heeft. In rust wordt teller IC3 continu door IC1 gereset.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

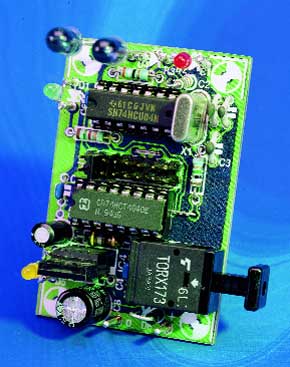

PCB
Onderdelenlijst
Weerstanden:
R1 = 1 M
R2 = 1k5
R3,R5 = 1 k
R4 = 39
Condensatoren:
C1,C2 = 33 p
C3 = 15 p
C4...C6 = 100 n keramisch
C7 = 4µ7/63 V radiaal
C8 = 220 µ/25 V radiaal
Spoelen:
L1 = 47 µH
Halfgeleiders:
D1 = high-efficiency LED groen
D2 = high-efficiency LED rood
D3,D4 = LD271
D5 = high-efficiency LED geel
D6 = 1N4002
IC1 = TORX173 (Toshiba)
IC2 = 74HCU04
IC3 = 74HCT4040
IC4 = 7805
Diversen:
J1 = 16-polige dubbele contactrij + jumper
X1 = kristal 18,432 MHz
R1 = 1 M
R2 = 1k5
R3,R5 = 1 k
R4 = 39
Condensatoren:
C1,C2 = 33 p
C3 = 15 p
C4...C6 = 100 n keramisch
C7 = 4µ7/63 V radiaal
C8 = 220 µ/25 V radiaal
Spoelen:
L1 = 47 µH
Halfgeleiders:
D1 = high-efficiency LED groen
D2 = high-efficiency LED rood
D3,D4 = LD271
D5 = high-efficiency LED geel
D6 = 1N4002
IC1 = TORX173 (Toshiba)
IC2 = 74HCU04
IC3 = 74HCT4040
IC4 = 7805
Diversen:
J1 = 16-polige dubbele contactrij + jumper
X1 = kristal 18,432 MHz
