Videocorrectie voor Pinnacle Studio MP10
De Studio MP10 van Pinnacle is een externe real-time MPEG1-codec met o.a. een composite video-in- en uitgang. De uitgang levert slechts 0,7 V, wat voor de meeste video-apparatuur te weinig is. Veel video-ingangen zijn op 1 V genormaliseerd. Dit lage uitgangsniveau van de MP10 is gemakkelijk te corrigeren. Met een op maat gesneden voedinkje erbij is de correctieschakeling bovendien universeel toe te passen.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

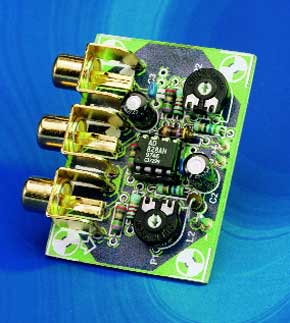

PCB
Onderdelenlijst
Weerstanden:
R1,R4,R7 = 75
R2,R5 = 560
R3,R6 = 1k2
R8 = 6k8
P1,P2 = 250 instel
Condensatoren:
C1,C2 = 47 µF/25V radiaal
C3,C4,C7...C10 = 100 n keramisch
C5,C6 = 4µ7/63 V radiaal
C11,C12 = 100 µF/40 V radiaal
C13...C16 = 22 n keramisch
Spoelen:
L1,L2 = 47 µH
Halfgeleiders:
D1 = high-efficiency LED
B1 = B80C1500 recht
IC1 = AD828AN (Analog Devices, verkrijgbaar o.a. bij Farnell)
IC2 = 78L06
IC3 = 79L05
Diversen:
K1...K3 = cinch-bus voor printmontage (bijv. Monacor T-709G)
K4 = 2-polige printkroonsteen, steek 7,5 mm
Tr1 = nettrafo voor printmontage, sec. 2x9 V/1,5 VA (bijv. Monacor VTR-1209)
R1,R4,R7 = 75
R2,R5 = 560
R3,R6 = 1k2
R8 = 6k8
P1,P2 = 250 instel
Condensatoren:
C1,C2 = 47 µF/25V radiaal
C3,C4,C7...C10 = 100 n keramisch
C5,C6 = 4µ7/63 V radiaal
C11,C12 = 100 µF/40 V radiaal
C13...C16 = 22 n keramisch
Spoelen:
L1,L2 = 47 µH
Halfgeleiders:
D1 = high-efficiency LED
B1 = B80C1500 recht
IC1 = AD828AN (Analog Devices, verkrijgbaar o.a. bij Farnell)
IC2 = 78L06
IC3 = 79L05
Diversen:
K1...K3 = cinch-bus voor printmontage (bijv. Monacor T-709G)
K4 = 2-polige printkroonsteen, steek 7,5 mm
Tr1 = nettrafo voor printmontage, sec. 2x9 V/1,5 VA (bijv. Monacor VTR-1209)
