Optische S/PDIF-uitgang

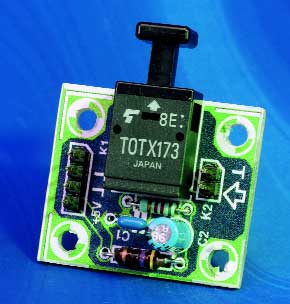

Dit schakelingetje is bedoeld om een niet gebruikte digitale audio-uitgang (S/PDIF) van een CD- of DVD-loopwerk in een PC naar buiten uit te voeren. Daarmee is dan een galvanische scheiding gerealiseerd. Bovendien is deze schakeling ook handig voor het aansluiten van (draagbare) MD-recorders, omdat die gewoonlijk alleen over een optische digitale ingang beschikken.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Weerstanden:
R1 = 8k2
Spoel:
L1 = 47 µH
Condensatoren:
C1 = 100 n keramisch
C2 = 10 µ/63 V radiaal
Halfgeleider:
IC1 = TOTX173 Toshiba (Eurodis Texim)
Diversen:
K1 = 4-polige SIL-header
K2 = 2-polige SIL-header
R1 = 8k2
Spoel:
L1 = 47 µH
Condensatoren:
C1 = 100 n keramisch
C2 = 10 µ/63 V radiaal
Halfgeleider:
IC1 = TOTX173 Toshiba (Eurodis Texim)
Diversen:
K1 = 4-polige SIL-header
K2 = 2-polige SIL-header
