Maximum-temperatuur-detector voor ventilatorregeling
De in mei `99 gepubliceerde ventilatorregeling voor de Titan 2000 en andere zware eindversterkers beschikt onder meer over een uitgang die een spanning afgeeft als de ventilatorregeling vastloopt. Doordat de regeling temperatuurgestuurd is, wordt dit door de beveiliging van de versterker als een overtemperatuursignalering gezien. Nadeel van deze uitgang is dat de maximum spanning voor de ventilatoren, afhankelijk van de belasting (aantal ventilatoren, uitvallen van de ventilatoren) en de netspanning, niet constant is. De variatie wordt veroorzaakt doordat de voedingspanning voor de uitgangstrap direct van de afgevlakte trafospanning wordt betrokken.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

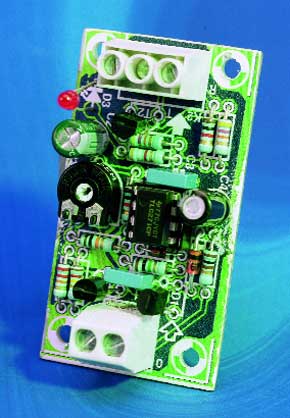

PCB
Onderdelenlijst
Weerstanden:
R1 = 22 k
R2 = 120 k
R3 = 10 k
R4,R6 = 1 k
R5 = 1 M
R7,R8 = 47 k
R9 = 3k9
R10 = 100
P1 = 5 k instel
Condensatoren:
C1,C3 = 100 n
C2 = 100 µ/25 V radiaal
C4 = 47 µ/25 V radiaal
Halfgeleiders:
D1 = LM385-1.2
D2 = BAT85
D3 = high-efficiency-LED
D4 = 16 V/1W3
T1 = BF245A
T2 = BC547B
IC1 = TLC271CP
Diversen:
K1 = 2-polige printkroonsteen, steek 5 mm
K2 = 3-polige printkroonsteen, steek 5 mm
R1 = 22 k
R2 = 120 k
R3 = 10 k
R4,R6 = 1 k
R5 = 1 M
R7,R8 = 47 k
R9 = 3k9
R10 = 100
P1 = 5 k instel
Condensatoren:
C1,C3 = 100 n
C2 = 100 µ/25 V radiaal
C4 = 47 µ/25 V radiaal
Halfgeleiders:
D1 = LM385-1.2
D2 = BAT85
D3 = high-efficiency-LED
D4 = 16 V/1W3
T1 = BF245A
T2 = BC547B
IC1 = TLC271CP
Diversen:
K1 = 2-polige printkroonsteen, steek 5 mm
K2 = 3-polige printkroonsteen, steek 5 mm
