Artikel

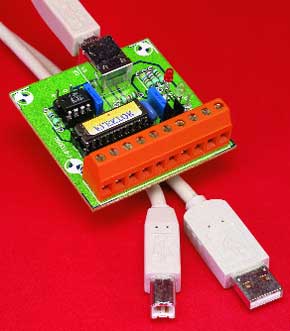

USB-interface
Experimenten met de Universal Serial Bus
Iedere moderne PC bezit een of meer USB-aansluitingen. Deze nieuwe seriële interface maakt een goede kans als opvolger voor veel van de momenteel gangbare PC-interfaces in aanmerking te komen. Een goede reden voor Elektuur om eens wat te gaan experimenteren met deze interface.Voordat we ons met de praktische kant van de Universal Serial Bus gaan bezig houden, lijkt het ons nuttig om eerst een paar algemene zaken te verduidelijken. Bij USB-versie 1.1 is sprake van low-speed apparaten met 1,5 Mb/s en full-speed apparaten met 12 Mb/s. Zelfs de low-speed-optie van de USB is al vele malen sneller dan de seriële poort op zijn hoogste snelheid. Tot op heden kwam het, tot wanhoop van de gebruiker, regelmatig voor dat geen enkele interface van de PC nog vrij was. De USB daarentegen heeft het grote voordeel dat, door gebruik te maken van een `bus-extender' (Hub), weer vier nieuwe poorten beschikbaar komen. In totaal kunnen er maar liefst 127 apparaten worden aangesloten.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Weerstanden:
R1 = 470
R2 = 270
R3 = 10 k
R4 = 47
R5 = 1k5
Condensatoren:
C1,C2 = 100 n
Halfgeleiders:
D1 = LED rood
D2 = LED groen (géén high eff.!)
IC1 = CY7C63001ACP (EPS 000079-41)
IC2 = DS1620 (Dallas)
Diversen:
JP1,JP2 = 2-polige jumper
K1 = 10-polige printkroonsteen (evt. 2 x 5-polig)
K2 = soldeerpennen
K3 = USB-printconnector type B (Farnell best.nr. 153-503)
S1 = drukknop 1 x maak
X1 = keramische resonator 6 MHz (Murata CSA6.00MG, Farnell best.nr. 295-292, Newport best.nr. ZTA6.00MT)
behuizing: 61 x 22 x 80 mm (Conrad 522848)
diskette EPS 000079-11
print EPS 000079-1
R1 = 470
R2 = 270
R3 = 10 k
R4 = 47
R5 = 1k5
Condensatoren:
C1,C2 = 100 n
Halfgeleiders:
D1 = LED rood
D2 = LED groen (géén high eff.!)
IC1 = CY7C63001ACP (EPS 000079-41)
IC2 = DS1620 (Dallas)
Diversen:
JP1,JP2 = 2-polige jumper
K1 = 10-polige printkroonsteen (evt. 2 x 5-polig)
K2 = soldeerpennen
K3 = USB-printconnector type B (Farnell best.nr. 153-503)
S1 = drukknop 1 x maak
X1 = keramische resonator 6 MHz (Murata CSA6.00MG, Farnell best.nr. 295-292, Newport best.nr. ZTA6.00MT)
behuizing: 61 x 22 x 80 mm (Conrad 522848)
diskette EPS 000079-11
print EPS 000079-1
