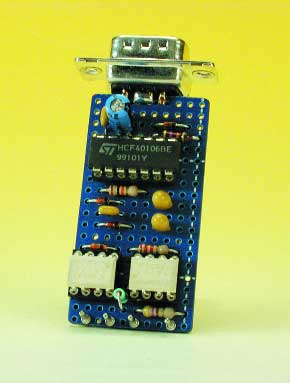

Deze schakeling is een interface tussen de UART van een microcontroller (met TTL-niveaus) en een genormeerde RS232-poort met -15-V-niveaus. In tegenstelling tot de veel toegepaste MAX232 voorziet de hier gepresenteerde schakeling bovendien in een galvanische scheiding tussen beide poorten. Tevens worden de signalen ge‹nverteerd, zodat inverters aan de kant van de microcontroller kunnen (moeten!) vervallen.
