KITT-scanner
Als er onder onze inmiddels respectabele hoeveelheid gepubliceerde loop- en knipperlichtvarianten één is geweest die - zestien jaar geleden alweer - een werkelijk fenomenale belangstelling heeft getrokken, dan is het wel de `KITT-scanner'. Incidenteel krijgen we er zelfs nu nog navraag naar. Was dit dan zo'n geweldig ontwerp? Welnee. Het betrof slechts een simpel continu van links naar rechts en vice versa `fietsend' looplichtje, maar het toeval wilde dat de held in een destijds zeer populaire TV-serie rondreed in een auto waar in de gril exact hetzelfde ding was gemonteerd. En natuurlijk wilden alle verstokte fans van deze filmserie ook graag zo'n looplichtje.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

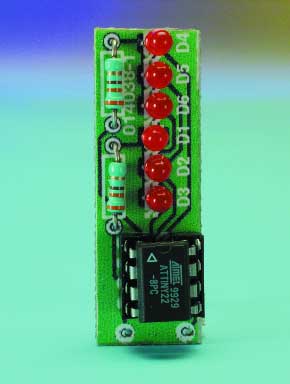

PCB
Onderdelenlijst
Weerstanden:
R1,R2 = 330
Halfgeleiders:
D1...D5 = high-efficiency-LED
IC1 = Atiny22 (Atmel)
R1,R2 = 330
Halfgeleiders:
D1...D5 = high-efficiency-LED
IC1 = Atiny22 (Atmel)
