EEPROM-Wisser
Vpp in plaats van UV-licht

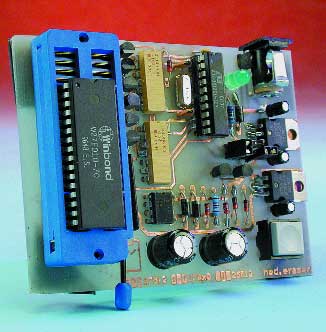

Veel PROM-programmers kunnen EEPROM's wel programmeren, maar ze kunnen die niet wissen. De kleine hed.eraser biedt daarvoor een simpele oplossing.Hoewel er al meer dan tien jaar flash-geheugens bestaan, hebben ze de EPROM's nog niet verdrongen. Natuurlijk hebben EPROM's nadelen. Het wissen met UV-licht duurt lang. En omdat er UV-licht op de chip moet kunnen vallen, hebben EPROM's een speciale keramische behuizing nodig met een venster van kwartsglas. De prijs van EPROM's wordt dan ook voor een groot deel bepaald door deze behuizing. Elektrisch wisbare EPROM's hebben deze nadelen niet. Ze kunnen geprogrammeerd worden op dezelfde manier en met hetzelfde apparaat als andere EPROM's. Ook in alle toepassingen die zijn ontworpen voor UV-EPROM's kunnen ze zonder meer worden ingezet. Alleen bij het wissen hebben ze een speciale behandeling nodig, die in veel EPROM-programmers niet mogelijk is. Vandaar dat er behoefte is aan een apart wisapparaat voor EEPROM's.
Materials
Onderdelenlijst
Weerstanden:
R2 = 12 k
R3 = 270
RN1 = 8x10 k SIL-weerstand-array
RN2,RN3 = 7x1 k DIL-weerstand-array
Condensatoren:
C1,C4,C5 = 10 µ/25 V, steek 2,5 mm
C2,C3 = 100 n, steek 5 mm
C6,C7 = 22 p (keramisch)
C8 = 100 µ/25 V, steek 5 mm
Halfgeleiders:
D1,D3,D4 = 1N4148
D2,D6,D7 = 1N4001
D5 = BZ102 (zenerdiode 1,4 V, zie tekst)
D8 = zenerdiode 20 V/500 mW
D9 = LED 5 mm, groen
T1,T2,T5,T7 = BC327-40
T3,T4,T6,T8 = BC337-40
IC1 = AT90S1200-8PC (geprogrammeerd)
IC2 = 7805
IC3 = 7812
IC4 = ICL7662CPA (Intersil)
Diversen:
X1 = kristal 7,3 MHz
2x4-polige header met 2 jumpers
S1 = druktoets 1x maak (ITW)
20-polig IC-voetje
40-polige ZIF-socket
K1 = laagspanningsconnector voor printmontage
R2 = 12 k
R3 = 270
RN1 = 8x10 k SIL-weerstand-array
RN2,RN3 = 7x1 k DIL-weerstand-array
Condensatoren:
C1,C4,C5 = 10 µ/25 V, steek 2,5 mm
C2,C3 = 100 n, steek 5 mm
C6,C7 = 22 p (keramisch)
C8 = 100 µ/25 V, steek 5 mm
Halfgeleiders:
D1,D3,D4 = 1N4148
D2,D6,D7 = 1N4001
D5 = BZ102 (zenerdiode 1,4 V, zie tekst)
D8 = zenerdiode 20 V/500 mW
D9 = LED 5 mm, groen
T1,T2,T5,T7 = BC327-40
T3,T4,T6,T8 = BC337-40
IC1 = AT90S1200-8PC (geprogrammeerd)
IC2 = 7805
IC3 = 7812
IC4 = ICL7662CPA (Intersil)
Diversen:
X1 = kristal 7,3 MHz
2x4-polige header met 2 jumpers
S1 = druktoets 1x maak (ITW)
20-polig IC-voetje
40-polige ZIF-socket
K1 = laagspanningsconnector voor printmontage
