Lithiumlicht

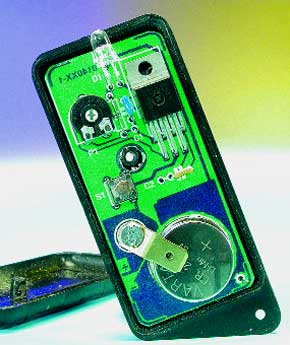

Dit mini-zaklampje combineert de voordelen van lithium-knoopcellen en een superheldere witte LED. De lithium-cellen zijn klein, lang houdbaar en hebben nauwelijks zelfontlading. De LED heeft een hoge lichtopbrengst, een extreem lange levensduur en een zeer bescheiden stroomopname (20 mA). In combinatie levert dit een uitgesproken longlife-zaklamp op.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Weerstanden:
P1 = 2k5 instel
Condensatoren:
C1 = 47 n
C2 = 22 n
Halfgeleiders:
IC1 = BTS629
(Conrad 1759 86)
D1 = super-HR-LED wit
Diversen:
S1 = drukknop (bijv. Farnell MCDTS-5M)
BT1 = 2 x CR2025 of CR2032
behuizing: KM type Box UM14 (o.a. verkrijgbaar bij Nedis)
P1 = 2k5 instel
Condensatoren:
C1 = 47 n
C2 = 22 n
Halfgeleiders:
IC1 = BTS629
(Conrad 1759 86)
D1 = super-HR-LED wit
Diversen:
S1 = drukknop (bijv. Farnell MCDTS-5M)
BT1 = 2 x CR2025 of CR2032
behuizing: KM type Box UM14 (o.a. verkrijgbaar bij Nedis)
