Artikel

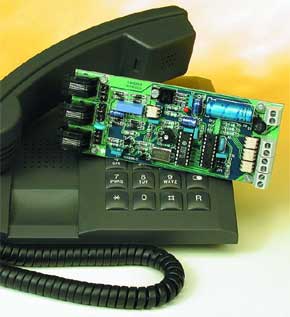

Telefoon-afstandsschakelaar
voor DTMF-telefoons
Ondanks alle op SMS en E-mail gebaseerde methoden is het schakelen op afstand met behulp van DTMF-signalen nog altijd een aantrekkelijk alternatief, vooral wanneer de schakeling door toepassing van een microcontroller vrij eenvoudig en goedkoop kan blijven.
Tegenwoordig is iedere plaats altijd wel telefonisch bereikbaar en daarbij is spraak niet het enige communicatiemiddel. Maar we gaan hier geen gebruik maken van SMS of WAP, maar van een al lang bestaande techniek om op afstand te schakelen, namelijk DTMF. DTMF staat voor Dual Tone Multi Frequency, in het Nederlands ook wel tooncode-signalering (TDK) genoemd. Deze methode om een verbinding tot stand te brengen is in de plaats gekomen van de methode met de mechanische kiesschijf, waarbij de verbinding met kiespulsen werd opgebouwd. Als de verbinding eenmaal tot stand is gebracht, kan een toon op de lijn worden gezet die bij de ontvanger een bepaalde actie tot gevolg heeft. Deze methode, die iedereen wel kent van telefonische service-diensten en het beluisteren naar binnengekomen voicemails, wordt hier gebruikt om drie schakelaars met de toetsen van de telefoon te bedienen.
Tegenwoordig is iedere plaats altijd wel telefonisch bereikbaar en daarbij is spraak niet het enige communicatiemiddel. Maar we gaan hier geen gebruik maken van SMS of WAP, maar van een al lang bestaande techniek om op afstand te schakelen, namelijk DTMF. DTMF staat voor Dual Tone Multi Frequency, in het Nederlands ook wel tooncode-signalering (TDK) genoemd. Deze methode om een verbinding tot stand te brengen is in de plaats gekomen van de methode met de mechanische kiesschijf, waarbij de verbinding met kiespulsen werd opgebouwd. Als de verbinding eenmaal tot stand is gebracht, kan een toon op de lijn worden gezet die bij de ontvanger een bepaalde actie tot gevolg heeft. Deze methode, die iedereen wel kent van telefonische service-diensten en het beluisteren naar binnengekomen voicemails, wordt hier gebruikt om drie schakelaars met de toetsen van de telefoon te bedienen.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Weerstanden:
R1,R3 = 270
R2 = S07K130 (Varistor 130 V)
R4,R5 = 4k7
R6...R8 = 10 k
R9 = 2k2
R10,R11,R13,R14 = 100 k
R12 = 270 k
R15 = 1 k
R16...R18 = 180
P1 = 470 k instelpotmeter (500 k)
Condensatoren:
C1 = 470 n/100 V MKT, steek 15 mm
C2 = 1 µ/63 V axiaal
C3...C5,C7,C10,C11 = 100 n, steek 5 mm
C6,C8 = 47 µ/25 V axiaal
C9 = 470 µ/40 V axiaal
Halfgeleiders:
B1 = B40C800 rond
D1...D8 = 1N4004
D9 = LED low current, rood, 3 mm
D10...D12 = LED groen, 3 mm
IC1,IC5...IC7 = CNY17-3
IC2 = MT8870DE
IC3 = PIC16F84A-20/P (geprogrammeerd, EPS 020294-41)
IC4 = 7805
T1...T3 = BC639
Diversen:
JP1 = 2-polige male printheader + jumper
K1...K3 = RJ11 female connector voor printmontage
K4...K7 = 2-polige printkroonsteen, steek 5 mm
S1 = drukknop 1 x maak, chassismontage
X1 = kristal 3,579545 MHz
X2 = 4 MHz 3-polige keramische resonator
Eventueel 12 2-polige male printheaders + 6 jumpers *
R1,R3 = 270
R2 = S07K130 (Varistor 130 V)
R4,R5 = 4k7
R6...R8 = 10 k
R9 = 2k2
R10,R11,R13,R14 = 100 k
R12 = 270 k
R15 = 1 k
R16...R18 = 180
P1 = 470 k instelpotmeter (500 k)
Condensatoren:
C1 = 470 n/100 V MKT, steek 15 mm
C2 = 1 µ/63 V axiaal
C3...C5,C7,C10,C11 = 100 n, steek 5 mm
C6,C8 = 47 µ/25 V axiaal
C9 = 470 µ/40 V axiaal
Halfgeleiders:
B1 = B40C800 rond
D1...D8 = 1N4004
D9 = LED low current, rood, 3 mm
D10...D12 = LED groen, 3 mm
IC1,IC5...IC7 = CNY17-3
IC2 = MT8870DE
IC3 = PIC16F84A-20/P (geprogrammeerd, EPS 020294-41)
IC4 = 7805
T1...T3 = BC639
Diversen:
JP1 = 2-polige male printheader + jumper
K1...K3 = RJ11 female connector voor printmontage
K4...K7 = 2-polige printkroonsteen, steek 5 mm
S1 = drukknop 1 x maak, chassismontage
X1 = kristal 3,579545 MHz
X2 = 4 MHz 3-polige keramische resonator
Eventueel 12 2-polige male printheaders + 6 jumpers *
