FMS flight simulator encoder
Oefenen zonder crashes
We weten dat zelfs de beste piloten vele uren besteden aan het oefenen in vluchtsimulators voordat ze in een echt vliegtuig stappen, dus waarom zou dat ook niet gelden voor RC-modelvliegtuigen. Met de hier beschreven flight simulator encoder kunt u oefenen in het vliegen en ervaring opdoen zonder te investeren in een radiobesturing of zelfs maar een modelvliegtuig te hoeven bouwen. Met deze encoder is het bovendien mogelijk om uw eigen besturing te gebruiken om het vliegen te perfectioneren.
Vorig jaar kocht de auteur een JR 4-kanaals radiobesturing (RC-set) en bouwde zijn eerste elektrisch aangedreven modelvliegtuig. Jammer genoeg liep de eerste vlucht in een ramp uit en daarom werd besloten om eerst maar eens te oefenen met behulp van een flight simulator. Al spoedig bleek dat de prijzen van 'professionele' simulators te hoog waren voor het beschikbare budget.

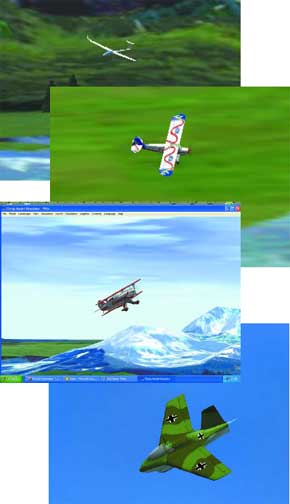

Bij een zoektocht op het Internet werd een website met de naam FMS gevonden. FMS (Flying Model Simulator) is een freeware 3D flight simulator programma dat is bedacht en geschreven door Roman & Michael Möller.
Vorig jaar kocht de auteur een JR 4-kanaals radiobesturing (RC-set) en bouwde zijn eerste elektrisch aangedreven modelvliegtuig. Jammer genoeg liep de eerste vlucht in een ramp uit en daarom werd besloten om eerst maar eens te oefenen met behulp van een flight simulator. Al spoedig bleek dat de prijzen van 'professionele' simulators te hoog waren voor het beschikbare budget.
Bij een zoektocht op het Internet werd een website met de naam FMS gevonden. FMS (Flying Model Simulator) is een freeware 3D flight simulator programma dat is bedacht en geschreven door Roman & Michael Möller.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Weerstanden:
R1,R2 = 470
R3,R5 = 1 k
R4 = 100 k
R6,R8 = 10 k
R7 = 4k7
P1,P2 = mini-joystick, CTS 25A104A60TB (DIL bestelnr. CTS25A)
P3...P6 = 5 k instelpotmeter
Condensatoren:
C1,C2 = 27 pF
C3 = 22 µF/16V axiaal
C4,C5 = 100 nF
C6 = 10 µF/16 V axiaal
Halfgeleiders:
D1 = LED groen, 3 mm
D2 = LED rood, 3 mm
IC1 = 87LPC767BN (geprogrammeerd, EPS 030066-41)
IC2 = 7805CP
T1 = BC547B
T2 = BC557B
Diversen:
K1 = 9-V-batterij met aansluitclip
K2 = 9-polige haakse sub-D-connector, female, voor printmontage
K3 = 3,5 mm mono klinkstekerbus voor chassismontage
S1 = schakelaar 1 x maak
S2 = drukknop 1 x maak
X1 = kristal 11,0952 MHz
3 draadbruggen
Print EPS 030066-1 (zie Service-pagina's)
RS232-kabel 1:1 (géén nulmodem-kabel)
Behuizing, bijv. Pactec WM-46 (Conrad bestelnr. 541303)
R1,R2 = 470
R3,R5 = 1 k
R4 = 100 k
R6,R8 = 10 k
R7 = 4k7
P1,P2 = mini-joystick, CTS 25A104A60TB (DIL bestelnr. CTS25A)
P3...P6 = 5 k instelpotmeter
Condensatoren:
C1,C2 = 27 pF
C3 = 22 µF/16V axiaal
C4,C5 = 100 nF
C6 = 10 µF/16 V axiaal
Halfgeleiders:
D1 = LED groen, 3 mm
D2 = LED rood, 3 mm
IC1 = 87LPC767BN (geprogrammeerd, EPS 030066-41)
IC2 = 7805CP
T1 = BC547B
T2 = BC557B
Diversen:
K1 = 9-V-batterij met aansluitclip
K2 = 9-polige haakse sub-D-connector, female, voor printmontage
K3 = 3,5 mm mono klinkstekerbus voor chassismontage
S1 = schakelaar 1 x maak
S2 = drukknop 1 x maak
X1 = kristal 11,0952 MHz
3 draadbruggen
Print EPS 030066-1 (zie Service-pagina's)
RS232-kabel 1:1 (géén nulmodem-kabel)
Behuizing, bijv. Pactec WM-46 (Conrad bestelnr. 541303)
