Verken de 4 meter
Goedkope smalbandige ontvanger voor 68...88 MHz
We hopen dat dit artikel verstrekkende gevolgen gaat hebben. Let wel, geen negatieve gevolgen natuurlijk. Hopelijk krijgen veel lezers dankzij deze 4-m-ontvanger de smaak te pakken van het luisteren naar radioverkeer in een enigszins verwaarloosd deel van het frequentiespectrum. Wellicht draagt dit artikel ook bij aan een mogelijke vrijgave van het IARU-deel van de 4-m band voor radio amateurs over de hele wereld.
Engeland is al tientallen jaren de thuisbasis voor de 4-m radioamateurband, ook wel bekend als ’70 MHz’, en het bandplan van figuur 1 van de IARU (International Amateur Radio Union) siert dan ook menige shack in Engeland. Tot nu toe zijn er nog maar een paar landen overgegaan tot het vrijgeven van het frequentiegebied tussen 70,000 en 70,500 MHz voor gebruik door gelicenseerde radioamateurs. Daaronder zijn, naast Engeland, Ierland, Denemarken en sinds kort Kroatië. Helaas zijn in veel andere landen de relevante frequenties in gebruik door de overheid of militaire instanties en dan is er nog enige 'strijd' nodig om ze daar weg te krijgen. Het is nog te vroeg om te bepalen of de komst van nieuwe telecommunicatiesystemen als Tetra, C2000 en Astrid in Europa en elders de weg effenen voor het vrijmaken van de 70-MHz-band voor amateurs.
Engeland is al tientallen jaren de thuisbasis voor de 4-m radioamateurband, ook wel bekend als ’70 MHz’, en het bandplan van figuur 1 van de IARU (International Amateur Radio Union) siert dan ook menige shack in Engeland. Tot nu toe zijn er nog maar een paar landen overgegaan tot het vrijgeven van het frequentiegebied tussen 70,000 en 70,500 MHz voor gebruik door gelicenseerde radioamateurs. Daaronder zijn, naast Engeland, Ierland, Denemarken en sinds kort Kroatië. Helaas zijn in veel andere landen de relevante frequenties in gebruik door de overheid of militaire instanties en dan is er nog enige 'strijd' nodig om ze daar weg te krijgen. Het is nog te vroeg om te bepalen of de komst van nieuwe telecommunicatiesystemen als Tetra, C2000 en Astrid in Europa en elders de weg effenen voor het vrijmaken van de 70-MHz-band voor amateurs.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

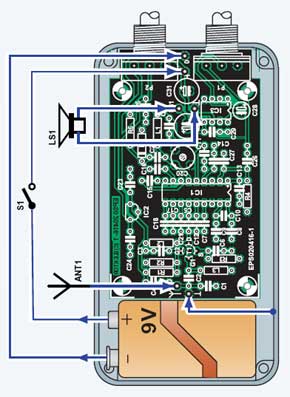

PCB
Onderdelenlijst
Weerstanden:
R1 = 100 k
R2 = 150 k
R3 = 100
R4 = 22 k
R5 = 330 k
P1 = 50 k logaritmische potentiometer
P2 = 50 k lineaire potentiometer
Condensatoren:
C1 = 39 p
C2 = 27 p
C3,C6,C14 = 10 n
C4,C11,C13,C19,C23,C24,C25,C26,C29 = 100 n
C5,C12 = 1 n, steek 5 mm
C7 = 100 n, steek 5 mm
C8 = 220 p
C9,C18 = 330 p
C10 = 10 p
C15,C17 = 3n3, steek 5 mm
C16 = 180 p
C20 = 22 p PTFE-trimmer
C21 = 150 p
C22 = 100 p
C27 = 2n2
C28 = 10 µ/ 16 V radiaal
C30,C31 = 100 µ/16 V radiaal
Spoelen:
L1 = 100 nH (bruin, zwart, zilver)
L2 = 330 nH (oranje, oranje, zilver)
L3 = 180 nH (bruin, grijs, zilver)
Halfgeleiders:
D1 = BB911
T1 = BF981
IC1 = TDA7000
IC2 = 78L05
IC3 = LM386 N4
Diversen:
miniatuur luidspreker 8 Ohm/1 W
Aluminium kastje, bijv. Hammond type 1590B
9-V-batterij (PP3/6F22) met aansluit-clip
R1 = 100 k
R2 = 150 k
R3 = 100
R4 = 22 k
R5 = 330 k
P1 = 50 k logaritmische potentiometer
P2 = 50 k lineaire potentiometer
Condensatoren:
C1 = 39 p
C2 = 27 p
C3,C6,C14 = 10 n
C4,C11,C13,C19,C23,C24,C25,C26,C29 = 100 n
C5,C12 = 1 n, steek 5 mm
C7 = 100 n, steek 5 mm
C8 = 220 p
C9,C18 = 330 p
C10 = 10 p
C15,C17 = 3n3, steek 5 mm
C16 = 180 p
C20 = 22 p PTFE-trimmer
C21 = 150 p
C22 = 100 p
C27 = 2n2
C28 = 10 µ/ 16 V radiaal
C30,C31 = 100 µ/16 V radiaal
Spoelen:
L1 = 100 nH (bruin, zwart, zilver)
L2 = 330 nH (oranje, oranje, zilver)
L3 = 180 nH (bruin, grijs, zilver)
Halfgeleiders:
D1 = BB911
T1 = BF981
IC1 = TDA7000
IC2 = 78L05
IC3 = LM386 N4
Diversen:
miniatuur luidspreker 8 Ohm/1 W
Aluminium kastje, bijv. Hammond type 1590B
9-V-batterij (PP3/6F22) met aansluit-clip
