Artikel
Elektronische vingers

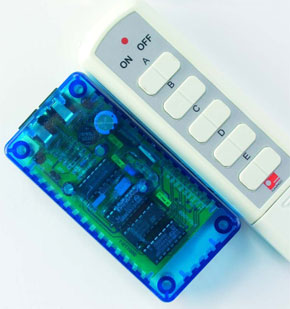

Bestaande afstandsbediening gemodificeerd
Wie kent ze niet, die draadloze schakelaars om lampen op afstand te bedienen? Bouwmarkten bieden voor een prik complete setjes aan die bestaan uit een aantal lampschakelaars en een bijbehorende afstandsbediening. Alles vanuit je stoel bedienen gaat zo heel gemakkelijk. Maar hoe kun je die verlichting ook aan en uit schakelen als je er niet bent, om eventuele inbrekers af te schrikken? Met behulp van een kleine uitbreiding voor de afstandsbediening kan dat probleem gemakkelijk worden opgelost.
Het komt wel vaker voor dat je met moderne techniek het ene probleem voor het andere inruilt. Oftewel: “elk voordeel heb zijn nadeel”, zoals een beroemde voetballer ons zo fijntjes wist te vertellen.
Deze schakeling is dan ook ontworpen om een van de nadelen van draadloze afstandsbedieningen voor de verlichting in huis te verhelpen.
Het komt wel vaker voor dat je met moderne techniek het ene probleem voor het andere inruilt. Oftewel: “elk voordeel heb zijn nadeel”, zoals een beroemde voetballer ons zo fijntjes wist te vertellen.
Deze schakeling is dan ook ontworpen om een van de nadelen van draadloze afstandsbedieningen voor de verlichting in huis te verhelpen.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Weerstanden:
R1, R2, R4 = 10 k
R3 = 680 k
R5 = 47 k
R6, R9 = 100 k
R7 = 1 k
R8 = 3k3
Condensatoren:
C1, C4 = 10 ?µ/10 V radiaal
C2, C3, C8 = 15 n
C5 = 100 µ/10 V radiaal
C6, C7, C9 = 100 n
C10 = 470 µ/25 V radiaal
Halfgeleiders:
B1 = B80C1500 (rond)
D1 = 4V3/500 mW
D2 = 4V7/500 mW
D3 = LED rood, low current
D4 = LED rood, low current
D5 = 1N4148
IC1 = 4538
IC2 = 4093
IC3 = 4029
IC4 = 4051
IC5 = 7805
IC6 = 7812
Diversen:
JP1 = jumper
JP2 = S1, zie tekst
K1 = 11-voudige SIL-pinheader
K2 = 6...12 V voedingsconnector, printmontage
K3 = 5...9 V voedingsconnector, printmontage
K4 = 11-voudige SIL-socket
Tijdschakelaar 230 V
Netadapter 12 VAC of 15 VDC
Netadapter 5…9 VDC
Behuizing, bijvoorbeeld Hammond 1591-A
R1, R2, R4 = 10 k
R3 = 680 k
R5 = 47 k
R6, R9 = 100 k
R7 = 1 k
R8 = 3k3
Condensatoren:
C1, C4 = 10 ?µ/10 V radiaal
C2, C3, C8 = 15 n
C5 = 100 µ/10 V radiaal
C6, C7, C9 = 100 n
C10 = 470 µ/25 V radiaal
Halfgeleiders:
B1 = B80C1500 (rond)
D1 = 4V3/500 mW
D2 = 4V7/500 mW
D3 = LED rood, low current
D4 = LED rood, low current
D5 = 1N4148
IC1 = 4538
IC2 = 4093
IC3 = 4029
IC4 = 4051
IC5 = 7805
IC6 = 7812
Diversen:
JP1 = jumper
JP2 = S1, zie tekst
K1 = 11-voudige SIL-pinheader
K2 = 6...12 V voedingsconnector, printmontage
K3 = 5...9 V voedingsconnector, printmontage
K4 = 11-voudige SIL-socket
Tijdschakelaar 230 V
Netadapter 12 VAC of 15 VDC
Netadapter 5…9 VDC
Behuizing, bijvoorbeeld Hammond 1591-A
